XIESHUN tedarikçisinin Çevrimdışı Görsel Denetim Makinesi, üretim verimliliği üzerindeki etkiyi önlemek için denetim sırasında farklı alanlarda algılama doğruluğunun ince ayarına izin veren dinamik algılama doğruluğu ayarına sahiptir.
Ayrıca AOI Denetleme sistemi, kritik olmayan alanlarda dengesiz baskı kalitesinden kaynaklanan atık sorunlarını önlemek için denetim sırasında yerel alanlardan öğrenmeyi mümkün kılan bölgesel öğrenme yeteneklerini içerir.
Ek olarak sistem, tespit edilen verilerin depolanmasını ve sınıflandırılmasını otomatik hale getirerek geçmişe yönelik veri alımını ve istatistiksel analizi kolaylaştırır.
| Net ağırlığı: | yaklaşık 2500KGS |
| Toplam büyüklük: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| Güç kaynağı: | 17 kW |
| Hava tüketimi: | 6 Pa |
☞ Yapıştırma sırasında karton kutuların çeşitli kusurlarını (eksik baskı, mürekkep lekeleri), renk farkını, üst baskıyı, kalıp kesim sapmasını, kabartma sapmasını vb. kapsamlı bir şekilde tespit edin.
☞ Sistem, üretim verimliliğini etkilemekten kaçınmak için denetim süreci sırasında farklı alanların denetim doğruluğunun ince bir şekilde ayarlanması için uygun olan denetim doğruluğunu dinamik olarak ayarlama işlevine sahiptir.
☞ Sistem bölgesel öğrenme fonksiyonuna sahiptir. Denetim süreci sırasında, önemli olmayan alanlarda dengesiz baskı kalitesinin neden olduğu atık sorununu önlemeyi öğrenmek için yerel alanlara odaklanabilir.
☞ Sistem, uygun geçmiş sorgulama ve istatistikler için denetim verilerini otomatik olarak saklama ve sınıflandırma işlevine sahiptir.
Ekipman performans göstergeleri
| Proje | Gösterge |
| Normal baskı istasyonu görüntüleme doğruluğu: | 0,11 mm × 0,125 mm |
| Kabartma istasyonu görüntüleme doğruluğu: | 0,05 mm × 0,125 mm |
| Kod inceleme istasyonu: | Minimum 18mm barkod tespit edilebilir |
| Maksimum algılama boyutu: | 500mm × 420mm |
| Minimum algılama boyutu: | 90mm × 90mm |
| Minimum nokta alanı: | 0,08mm2 |
| Renk farkı: | △E ≧ 3 |
| Algılama hızı: | 220 m/dak |
Ekipman fonksiyonları
| Proje | İşlev |
| Kusur tespiti | Eksik baskı, kirli noktalar vb.: Ön tarafta minimum algılama alanı: ≧0,08mm2 Kaplama, optik yağ, içbükey ve dışbükey kusurlar: Alan ≧2mm2 Sıcak damgalama hatası minimum tespit alanı: ≧0,08mm2 Üst baskı sapması tespiti: ≧0,1 mm Kalıp kesme sapması tespiti: ≧0,1 mm Barkod kusurları: Okuma: hata kodu, yinelenen kod Karakter tespiti: Yanlış kelime, eksik kelime, barkoda karşılık gelen Görünüm tespiti: lekeler, kırık çizgiler, bozuk barkodlar, barkod siyah çizgi kusurları Yerel renk farkı tespiti △E ≧ 3 Elab |
| Kusur sınıflandırması | Kusur tespit standardı kusursuz bir şekilde ayarlanır. Her kusur için, kaydırma çubuğunu manuel olarak sürükleyerek kusur tespit standardı ayarlanabilir. |
| Kolay modelleme | Bir ürünü değiştirmenin modelleme süresi 3-5 dakikadır; Tüm modelleme sürecini birbirine bağlı birkaç adıma ayırmak için bir sihirbaz modelleme şeması kullanın ve operatörlere modelleme işlemlerini adım adım uygulama konusunda rehberlik edin |
| Kusur ekranı | Denetlenen ürünlerin kusur görüntülerinin, kusur oluşum yerlerinin ve kusur ölçeği bilgilerinin gerçek zamanlı gösterimi |
|
Besleyici Bağımsız servo motor değişken Besleme hızını tahrik eder. Ayarlanabilir titreşim motorları. Yan panellerin genişliği, boşluğun genişliğine göre ayarlanabilir. |
|
Hizalama Kutuyu mükemmel bir iş parçası hizalamasına olanak tanıyan paralel bir tırabzana yönlendiren benzersiz bir alt taşıyıcıya sahip bağımsız bölüm. |
|
Çevrimiçi inceleme modülü Yüksek hızlı görüntü işleme bilgisayar iş istasyonu. Görsel Kontrol Yazılım Sistemi: Özel görsel kontrol yazılımı PrintingPlus (sürüm V5.0) Genel Kusur Tespit Yazılımı Modülü (Sürüm V1.0) Japon ithal optik lensleri ve Kanada'ya özel baskı inceleme kabinlerini içeren yüksek hızlı görsel görüntüleme ünitesi. |
|
Arıza kutusu toplama departmanı • Taşıma sırasında çizilmeleri önlemek için üst ve alt kayışlar çoklu V kayış aktarım sistemi ile tahrik edilmektedir. • Kutulardaki çizikleri en aza indirmek için pnömatik çıkarma cihazı. • Talep üzerine çift şeritli toplama sistemi. |
|
Teslimat bölümü Fotosel ile koordineli olarak otomatik ve manuel hız değişimi. İşlenmiş malzeme |

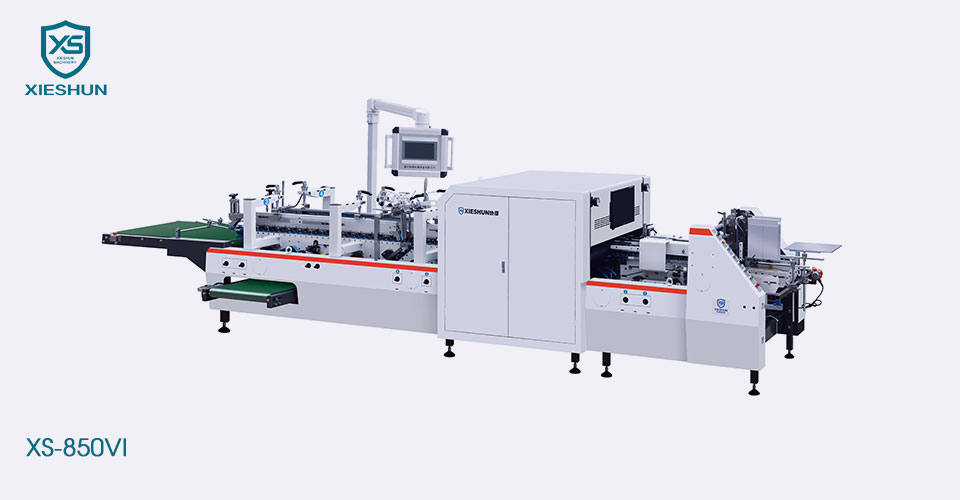

| Modeli | XS-850VI | |
|
A | 160-850mm |
| B | 100-900mm | |
| E | 70-420mm | |
|
A | 170-800mm |
| B | 170-900mm | |
| E | 80-420mm |
