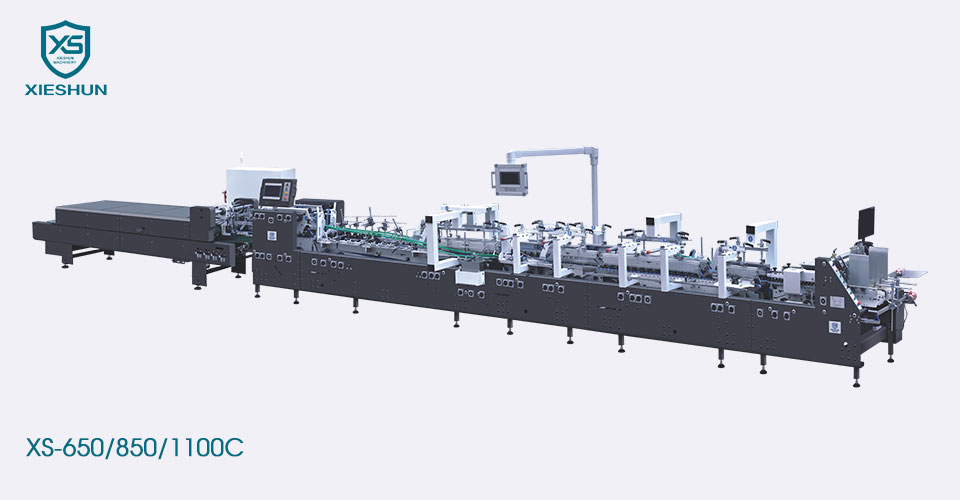

XIESHUN XS-650/850/1100C 4/6 Köşeli Otomatik Yüksek Hızlı Katlama Yapıştırma Makinesi, ilaç veya kozmetik endüstrilerindeki gibi küçük ve orta boy kutuları çalıştırmak için tasarlanmıştır. Düz hatlı kutular, çarpma kilitli kutular, çift cidarlı kutular ve 4/6 köşe kutuları, 800 gsm'ye kadar karton ve mikro oluklu kutu oluklu N/E ve oluklu F esnek ve kullanımı kolaydır.
| Modeli | XS-650C | XS-850C | XS-1100C |
|---|---|---|---|
| Uygun malzeme | 200-800g/㎡karton ve N/F&E oluklu oluklu mukavva | ||
| Hız sınırı | 0-400 m/dak | ||
| Yavaş yavaş ilerleme hızı | 30 m/dak | ||
| Maksimum boş genişlik | 650mm | 850mm | 1100mm |
| Boyut(L) | 14000mm | 15300mm | 15800mm |
| Boyut(G*Y) | 1400mm×1900mm | 1600mm×1900mm | 1850mm×1900mm |
| Mekanik ağırlık | 6T | 8T | 9T |
| Mekanik Güç | 18,6 kW | 23 kW | 23 kW |
| Sıkıştırılmış hava | 6 bar | ||
| Hava kompresörü kapasitesi | 10㎡/saat | ||
| Hava tankı kapasitesi | 60L | ||
| Modeli |
|
XS-650C | XS-850C | XS-1100C |
|---|---|---|---|---|
|
A | 130-650mm | 160-850mm | 170-1100mm |
| B | 100-600mm | 100-900mm | 100-900mm | |
| E | 60-320mm | 70-420mm | 70-540mm | |
|
A | 146-600 mm | 170-800mm | 170-1050mm |
| B | 100-600mm | 170-900mm | 170-900mm | |
| E | 60-320mm | 80-420mm | 80-540mm | |
|
A | 150-600mm | 160-800mm | 160-1050mm |
| B | 160-600mm | 160-800mm | 160-800mm | |
| H | 25-120mm | 25-120mm | 25-120mm | |
|
A | 270-550mm | 270-700mm | 330-1020mm |
| B | 160-450mm | 160-450mm | 160-450mm | |
| H | 25-120mm | 25-120mm | 25-120mm | |
|
A | 270-550mm | 270-700mm | 330-1020mm |
| B | 160-450mm | 160-800mm | 160-800mm | |
| H | 25-120mm | 25-120mm | 25-120mm |
|
Besleyici ◆Kolay kullanım için sol ve sağ taraftaki saptırma plakaları kaldırılabilir. ◆Kağıt besleme ünitesinin kağıt besleme kayışı, düzgün ve istikrarlı kağıt beslemesini sağlamak için bağımsız olarak ayarlanabilir. ◆Servo motor, eşit kağıt aralığı sağlamak için bağımsız hız ayarı. ◆Kağıt besleme emme cihazı (isteğe bağlı). |
|
Hizalama ◆Kağıt besleme bölümü tarafından gönderilen karton, düzeltme bölümü tarafından düzeltilip yönlendirilerek kartonun düz bir çizgide ilerlemesi sağlanır. ◆Düzeltme bölümünün üst basınç tahriki, farklı karton kalınlıklarına uyum sağlayacak şekilde yukarı ve aşağı ayarlanabilir ve stabilite garantisi sağlar. |
|
Ön Katlama Bölümü ◆Bölümlü sol ve sağ üst kayış plakaları ürün gereksinimlerine göre hızlı ve verimli bir şekilde ayarlanabilir. ◆Son şekillendirme efektini optimize etmek için kartonun 1. satırda 180 derecelik ön katlanmasını ve 3. satırın 135 derecelik ön katlanmasını verimli bir şekilde tamamlayabilir. |
|
Alt Kısmı Kilitle 3 grup konveyör bant yapısı, parçalı üst bant plakası işlevi, özel şekilli kutu ürünlerin üretimindeki sorunların etkin bir şekilde üstesinden gelebilir. Orta üst kayış plakası çıkarılabilir ve ürün gereksinimlerine göre sökülüp hata ayıklanabilir. |
|
Dörtlü & Altı Köşeli Cihaz 4&6 Köşeli Cihaz ◆Akıllı servo motor tarafından tahrik edilen ve kontrol edilen elektronik katlama kancası, tüm kutu kapaklarının katlanmasını doğru bir şekilde yönlendirmek için bağımsız olarak kontrol edilen iki servo eksen üzerine monte edilmiştir. ◆Dörtlü ve altılı köşe kutular ve diğer farklı tiplerde üretebilmektedir. ◆İnsan-makine arayüzü akıllıca ayarlanmıştır, kullanımı kolaydır, sezgiseldir ve anlaşılması kolaydır.
|
|
Alt Yapıştırma Ünitesi ◆Mekanik sol ve sağ alt tutkal silindirleri, ayrı tutkal tekerleği ve tutkal silindiri tasarımına sahiptir, tutkal atmadan yüksek hıza sahiptir, temizlenmesi ve bakımı kolaydır. ◆Tutkal tekerleği 5 mm genişliğindedir ve ürüne göre değiştirilebilir. |
|
Katlanır Bölüm ◆3 plakalı transmisyon kayışı plaka yapısı, orta plaka bağımsız olarak sökülebilir, bu da küçük kutu şekillendirmeye uygundur. ◆Sol ve sağ dış katlama bant hızları, şekillendirme doğruluğunu sağlamak için bağımsız olarak ince ayarlanabilir. |
|
Aktarım Bölümü ◆Bağımsız frekans dönüşümüne sahip ayrı motor. ◆Üst ve alt kayış uzatma ayarı basit ve kullanımı kolaydır. ◆Yüksek hızlı elektronik vuruş sayacıyla donatılmıştır. |
|
Kontrol Paneli ◆10 inç geniş ekran, kolay ve sezgisel kullanım. ◆Birden fazla dil mevcut. ◆Hafıza fonksiyonu ve uzaktan kumanda (isteğe bağlı). |
|
Konveyör ◆Otomatik modda kutu aralığı ayarlanır, bant hızı ve ana bilgisayar hızı orantılı olarak bağlantılıdır ve fotoelektrik kutuyu algıladığında bant hareket eder. ◆Manuel modda bant sabit bir hızda hareket eder ve ana bilgisayarın hızından etkilenmez. ◆Basınç kısmı pnömatik preslemeyi benimser, basınç kontrolü daha hassastır ve ürün bağlama etkisi daha garantilidir. |
