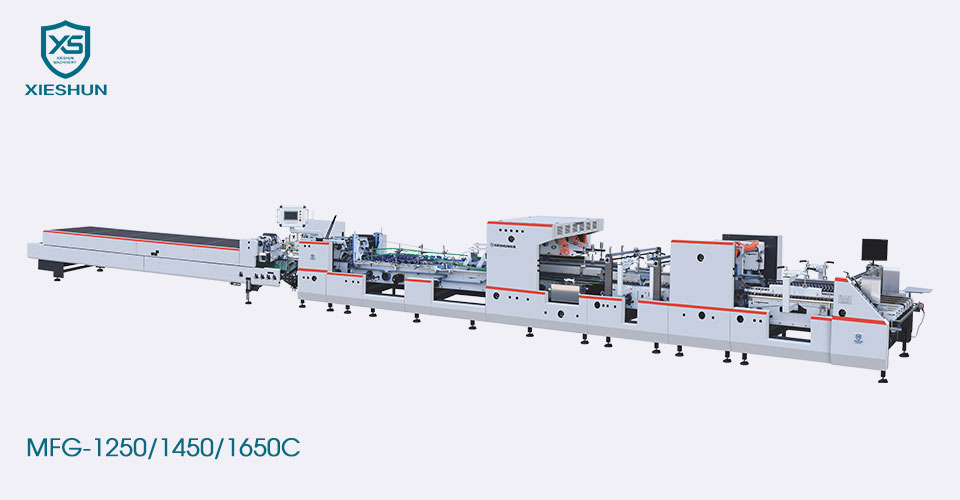

XIESHUN MFG-1250/1450/1650C Otomatik Ağır Hizmet 4 ve 6 Köşeli Katlama Yapıştırıcısı, ağır ambalaj endüstrisinde orta ve büyük kutularda uygulanır. Özel kendinden tahrikli üst taşıyıcılar, hassas katlanır mikro kanala sahiptir ve oluklu kutular kolaylaşır. Doğru hız ayarı için Bağımsız servo Motorlu katlanır tahrik. İkincil Katlama, kartonların balık kuyruğunun hatalı kalıp kesimi ve katlama gibi farklı nedenlerden dolayı hizalanmasına neden olabilir.
| Modeli | MFG-1250C | MFG-1450C | MFG-1650C |
|---|---|---|---|
| Uygun malzeme | 200-800g/㎡karton ve N/F&E oluklu oluklu mukavva | ||
| Hız sınırı | 0-400 m/dak | ||
| Yavaş yavaş ilerleme hızı | 30 m/dak | ||
| Maksimum boş genişlik | 1250mm | 1450mm | 1650mm |
| Boyut(L) | 1750mm | 1750mm | 1800mm |
| Boyut(G*Y) | 1800mm×1600mm | 2000mm×1600mm | 2200mm×1600mm |
| Mekanik ağırlık | 10 ton | 11T | 12T |
| Mekanik Güç | 29 kW | 29 kW | 29 kW |
| Sıkıştırılmış hava | 6 bar | ||
| Hava kompresörü kapasitesi | 10㎡/saat | ||
| Hava tankı kapasitesi | 60 litre | ||
| Modeli |
|
|
MFG-1250C | MFG-1450C | MFG-1650C |
|---|---|---|---|---|---|
|
|
|
z Min/mm | z Maks/mm | ||
|
A | 100 mm | 1250mm | 1450mm | 1650mm |
| B | 180 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 85 mm | 600 mm | 715 mm | 815 mm | |
|
A | 200 mm | 1050mm | 1400mm | 1600mm |
| B | 100 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 90mm | 515 mm | 690 mm | 790 mm | |
|
A | 180 mm | 1050mm | 1400mm | 1600mm |
| B | 140mm | 1000 mm | 1000 mm | 1000 mm | |
| H | 30 mm | 150mm | 150mm | 150mm | |
|
A | 180 mm | 1050mm | 1400mm | 1600mm |
| B | 140mm | 1000 mm | 1000 mm | 1000 mm | |
| H | 30 mm | 150mm | 150mm | 150mm | |
|
A | 220 mm | 1000 mm | 1200mm | 1400mm |
| B | 140mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 15mm | 50 mm | 50 mm | 50 mm | |
|
Besleyici ◆Sol ve sağ taraftaki bölmelerin kaldırılması kolaydır. ◆Kağıt besleme ünitesinin kağıt besleme kayışı, kağıdın düzgün beslenmesini sağlayacak şekilde bağımsız olarak ayarlanabilir. ◆Servo motor, eşit kağıt aralığı sağlamak için bağımsız hız ayarı. ◆Kağıt besleme emme cihazı (isteğe bağlı). |
|
Hizalama ◆Kağıt besleme ünitesinin gönderdiği karton, düzeltme ünitesi tarafından düzeltilip yönlendirilerek kartonun düz bir çizgide ilerlemesi sağlanır. ◆Düzeltme ünitesinin üst basınç tahriki, farklı karton kalınlıklarına uyum sağlayacak şekilde yukarı ve aşağı ayarlanabilir ve stabilite garantisi sağlar. |
|
Ön Katlama Bölümü ◆Bölümlü sol ve sağ üst kayış plakaları ürün gereksinimlerine göre hızlı ve verimli bir şekilde ayarlanabilir. ◆Kartonun 1. satırda 180 derecelik ön katlanmasını ve 3. satırın 135 derecelik ön katlanmasını verimli bir şekilde tamamlayarak nihai şekillendirme etkisini optimize edebilir. ◆Kendinden tahrikli üst taşıyıcılar, oluklu kutular için hassas katlama |
|
Alt Kısmı Kilitle Üç grup konveyör bant yapısı, bölümlü üst bant plakası işlevi, özel şekilli kutu ürünlerin üretimindeki sorunların etkin bir şekilde üstesinden gelebilir. Orta üst kayış plakası çıkarılabilir ve ürün gereksinimlerine göre sökülüp hata ayıklanabilir. |
|
4&6 Köşeli Cihaz ◆Akıllı servo motor tarafından tahrik edilen ve kontrol edilen elektronik katlama kancası, tüm kutu kapaklarının katlanmasını doğru bir şekilde yönlendirmek için bağımsız olarak kontrol edilen iki servo eksen üzerine monte edilmiştir. ◆Dört köşeli ve altı köşeli kutular ve diğer farklı tiplerde üretebilmektedir. ◆İnsan-makine arayüzü akıllıca ayarlanmıştır, kullanımı kolaydır, sezgiseldir ve anlaşılması kolaydır.
|
|
Alt Yapıştırma Ünitesi ◆Mekanik sol ve sağ alt tutkal silindirleri, ayrı tutkal çarkı ve tutkal silindiri tasarımı, tutkal atmadan yüksek hız, temizlenmesi ve bakımı kolaydır. ◆Tutkal tekerleği 5 mm genişliğindedir ve ürüne göre değiştirilebilir. |
|
Katlanır Bölüm ◆3 plakalı transmisyon kayışı plaka yapısı. ◆Kalıplama doğruluğunu sağlamak için sol ve sağ dış katlama bandı hızlarına bağımsız olarak ince ayar yapılabilir. ◆Kendinden tahrikli üst taşıyıcılar, oluklu kutular için hassas katlama |
|
Aktarım Bölümü ◆Ayrı motorların bağımsız frekans dönüşümü. ◆Üst ve alt kemer uzantısını ayarlamak kolaydır. ◆Yüksek hızlı elektronik vuruş sayacıyla donatılmıştır. |
|
Kontrol Paneli ◆10 inçlik geniş ekranı, kolay ve sezgisel çalışmayı benimseyin. ◆Birden fazla dil mevcuttur. ◆Hafıza fonksiyonu ve uzaktan kumanda (isteğe bağlı). |
|
Konveyör ◆Otomatik modda kutu aralığı ayarlanır, bant hızı ve ana bilgisayar hızı orantılı olarak bağlantılıdır ve fotoelektrik kutuyu algıladığında bant hareket eder. ◆Manuel modda bant sabit bir hızda hareket eder ve ana bilgisayarın hızından etkilenmez. ◆Basınç kısmı pnömatik preslemeyi benimser, basınç kontrolü daha hassastır ve ürün bağlama etkisi daha garantilidir. |
