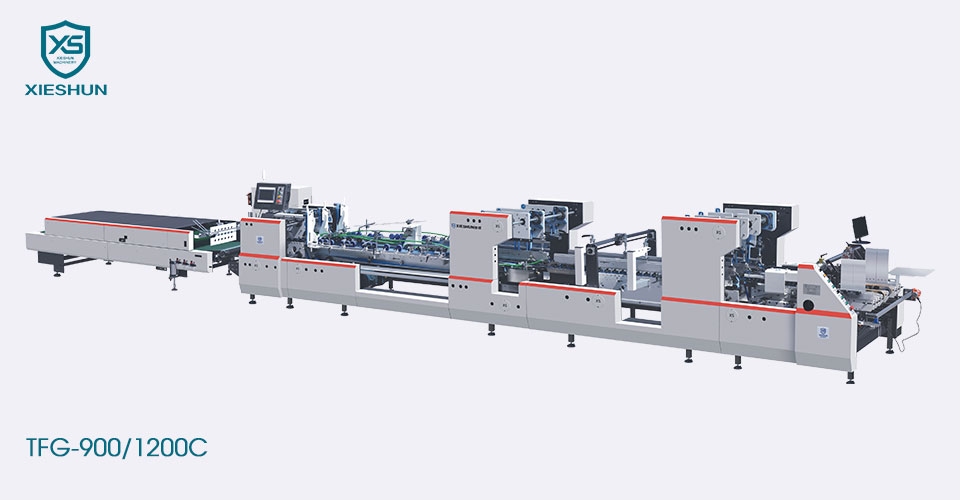

TFG-900/1200C 4/6 Köşeli Yüksek Hızlı Katlama Yapıştırma Makinesi serisi, ağır ambalaj endüstrisinde orta ve büyük kutularla çalışmak için idealdir. Tasarımı, mikro oluklu ve oluklu kutuların önceden hassas katlanmasını ve kapatılmasını kolaylaştıran tahrikli üst taşıyıcıları içerir. Katlanır iç kaldırma isteğe bağlı işlevi, hızlı aksesuar değişimi, kolay kurulum ve daha hızlı üretim hızı, yüksek üretkenliği ve iş kalitesini garanti eder. En zorlu ambalaj pazarıyla tanışın.
| Modeli | TFG-900C | TFG-1200C |
|---|---|---|
| Uygun malzeme | 200-800g/㎡karton ve N/F&E oluklu oluklu mukavva | |
| Hız sınırı | 0-400 m/dak | |
| Yavaş yavaş ilerleme hızı | 30 m/dak | |
| Maksimum boş genişlik | 900 mm | 1200mm |
| Boyut(L) | 15800mm | 15800mm |
| Boyut(G*Y) | 1400mm×1900mm | 1850mm×1900mm |
| Mekanik ağırlık | 9T | 10 ton |
| Mekanik Güç | 23,2 kW | 23,2 kW |
| Sıkıştırılmış hava | 6 bar | |
| Hava kompresörü kapasitesi | 10㎡/saat | |
| Hava tankı kapasitesi | 60 litre | |
| Modeli |
|
TFG-900C | TFG-1200C |
|---|---|---|---|
|
A | 160-900mm | 170-1200mm |
| B | 100-900mm | 100-900mm | |
| E | 70-440mm | 70-560mm | |
|
A | 170-850mm | 170-1050mm |
| B | 170-900mm | 170-900mm | |
| E | 80-440mm | 80-560mm | |
|
A | 160-850mm | 160-1050mm |
| B | 160-800mm | 160-800mm | |
| H | 25-120mm | 25-120mm | |
|
A | 270-700mm | 330-1020mm |
| B | 160-450mm | 160-450mm | |
| H | 25-120mm | 25-120mm | |
|
A | 270-700mm | 330-1020mm |
| B | 160-800mm | 160-800mm | |
| H | 25-120mm | 25-120mm |
|
Besleyici ◆Sol ve sağ taraftaki bölmelerin kaldırılması kolaydır. ◆Kağıt besleme ünitesinin kağıt besleme kayışı, düzgün ve istikrarlı kağıt beslemesini sağlamak için bağımsız olarak ayarlanabilir. ◆Servo motor, eşit kağıt aralığı sağlamak için bağımsız hız ayarı. ◆Kağıt besleme emme cihazı (isteğe bağlı). |
|
Hizalama ◆Kağıt besleme bölümü tarafından gönderilen karton, düzeltme bölümü tarafından düzeltilip yönlendirilerek kartonun düz bir çizgide ilerlemesi sağlanır. ◆Düzeltme bölümünün üst baskı tahriki, farklı karton kalınlıklarına uyum sağlayacak şekilde yukarı ve aşağı ayarlanabilir ve stabilite garantisi sağlar. |
|
Ön Katlama Bölümü ◆Bölümlü sol ve sağ üst kayış plakaları ürün gereksinimlerine göre hızlı ve verimli bir şekilde ayarlanabilir. ◆Son şekillendirme etkisini optimize etmek için kartonun 1. satırda 180 derecelik ön katlanmasını ve 3. satırın 135 derecelik ön katlanmasını verimli bir şekilde tamamlayabilir. ◆Kendinden tahrikli üst taşıyıcılar, oluklu kutular için hassas katlama |
|
Alt Kısmı Kilitle Üç grup konveyör bant yapısı, bölümlü üst bant plakası işlevi, özel şekilli kutu ürünlerin üretimindeki sorunların etkin bir şekilde üstesinden gelebilir. Orta üst kayış plakası çıkarılabilir ve ürün gereksinimlerine göre sökülüp hata ayıklanabilir. |
|
4&6 Köşeli Cihaz ◆Akıllı servo motor tarafından tahrik edilen ve kontrol edilen elektronik katlama kancası, tüm kutu kapaklarının katlanmasını doğru bir şekilde yönlendirmek için bağımsız olarak kontrol edilen iki servo eksen üzerine monte edilmiştir. ◆Dört köşeli ve altı köşeli kutular ve diğer farklı tiplerde üretebilmektedir. ◆İnsan-makine arayüzü akıllıca ayarlanmıştır, kullanımı kolaydır, sezgiseldir ve anlaşılması kolaydır.
|
|
Alt Yapıştırma Ünitesi ◆Mekanik sol ve sağ alt tutkal silindirleri, ayrı tutkal tekerleği ve tutkal silindiri tasarımına sahiptir, tutkal atmadan yüksek hıza sahiptir, temizlenmesi ve bakımı kolaydır. ◆Tutkal tekerleği 5 mm genişliğindedir ve ürüne göre değiştirilebilir. |
|
Katlanır Bölüm ◆3 plakalı transmisyon kayışı yapısı. ◆Sol ve sağ dış katlama bant hızları, şekillendirme doğruluğunu sağlamak için bağımsız olarak ince ayarlanabilir. ◆Kendinden tahrikli üst taşıyıcılar, oluklu kutular için hassas katlama |
|
Aktarım Bölümü ◆Bağımsız frekans dönüşümüne sahip ayrı motor. ◆Üst ve alt kayış uzatma ayarı basit ve kullanımı kolaydır. ◆Yüksek hızlı elektronik vuruş sayacıyla donatılmıştır. |
|
Kontrol Paneli ◆10 inçlik geniş ekranı, kolay ve sezgisel çalışmayı benimseyin. ◆Birden fazla dil mevcuttur. ◆Hafıza fonksiyonu ve uzaktan kumanda (isteğe bağlı). |
|
Konveyör ◆Otomatik modda kutu aralığı ayarlanır, bant hızı ve ana bilgisayar hızı orantılı olarak bağlantılıdır ve fotoelektrik kutuyu algıladığında bant hareket eder. ◆Manuel modda bant sabit bir hızda hareket eder ve ana bilgisayarın hızından etkilenmez. ◆Basınç kısmı pnömatik preslemeyi benimser, basınç kontrolü daha hassastır ve ürün bağlama etkisi daha garantilidir. |
